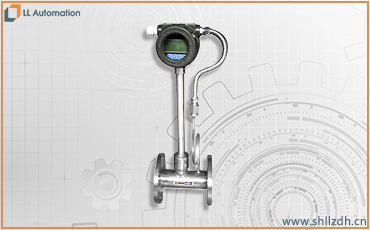

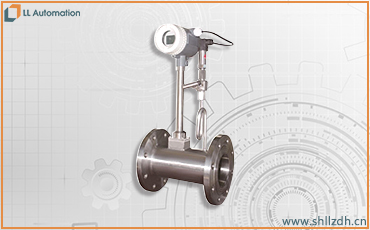

LL-LUGY法蘭連接渦街流量計
LL-LUGY法蘭連接渦街流量計是根據卡門渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。
技術參數：
精度等級：±1％、±1.5％連接方式：法蘭夾裝、法蘭連接等
介質溫度：-40℃～250℃、-40℃～350℃公稱壓力：2.5Mpa(＞2.5 Mpa)
輸出方式：脈沖輸出、4-20mA標準信號供電電源：24V；3.6V鋰電池
儀表結構：組合型、分離型防爆標志：ExibⅡCT6
傳輸距離：傳感器至顯示儀距離可達1000m
工況流量范圍表：
|
儀表口徑 (mm) |
液體 | 氣體和蒸汽 | ||
|
測量范圍 (m3/h) |
輸出頻率范圍 (Hz) |
測量范圍 (m3/h) |
輸出頻率范圍 (Hz) |
|
| 25 | 1.2～16 |
25～336 |
8.8～55 | 190～1140 |
| 32 | 1.5-20 | 16-286 | 10-160 | 160-1090 |
| 40 | 2～40 | 10～200 | 27～205 | 140～1040 |
| 50 | 3～60 | 8～160 | 35～380 | 94～1020 |
| 65 | 4.5-90 | 6.2-124 | 40-780 | 68-860 |
| 80 | 6.5～130 | 4.1～82 | 86～1100 | 55～690 |
| 100 | 15～220 | 4.7～69 | 133～1700 | 42～536 |
| 125 | 20～320 | 3.5～65 | 140～3260 | 35～492 |
| 150 | 30～450 | 2.8～43 | 347～4000 | 33～380 |
| 200 | 45～800 | 2～31 | 560～8000 | 22～315 |
| 250 | 65～1250 | 1.5～25 | 890～11000 | 18～221 |
| 300 | 95～2000 | 1.2～24 | 1360～18000 |
16～213 |
